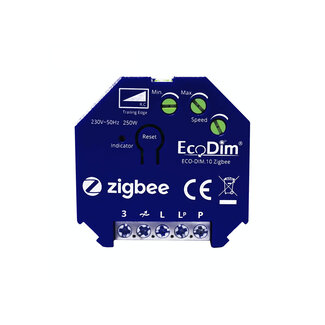

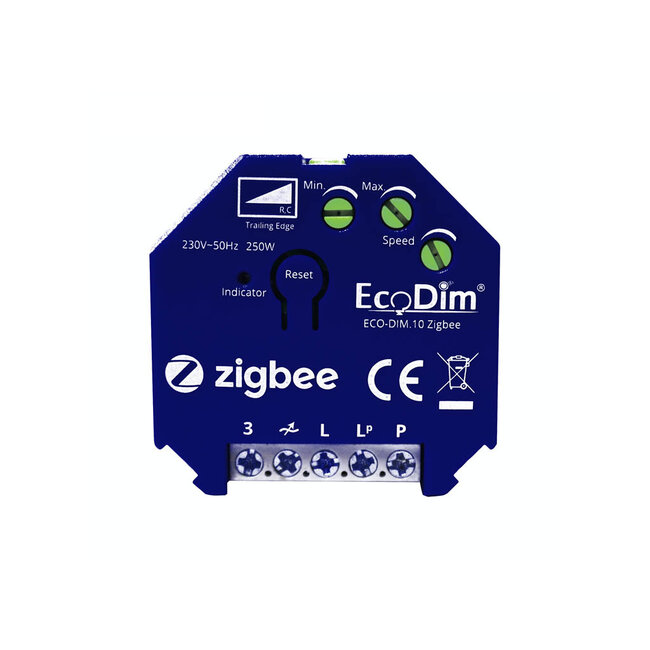

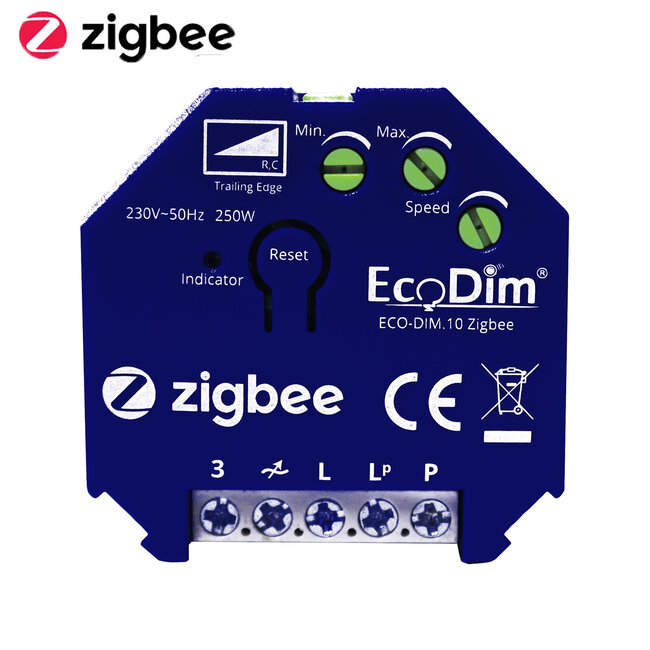

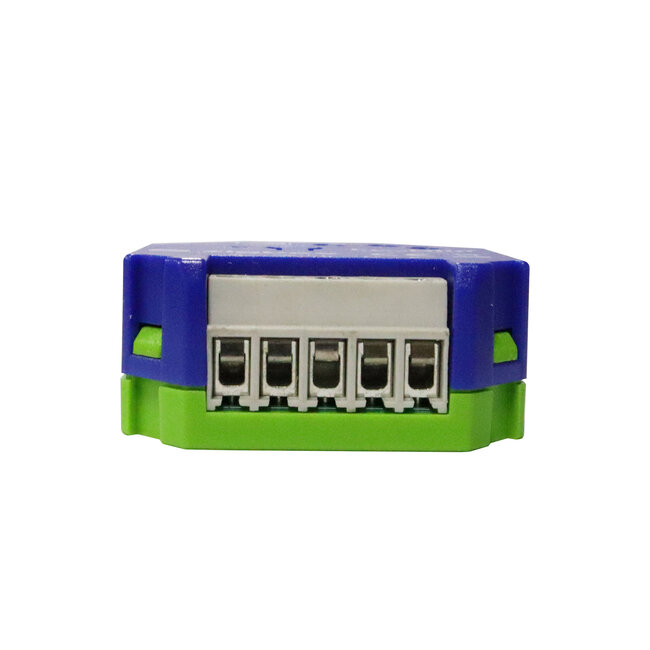

Zigbee - Led dimmer Module Max 250W

Informatie

Zigbee - Led dimmer Module Maximaal 250W
Hue compatible dimmer.

Met deze dimmer-module kun je nagenoeg elke ledlamp Philips Hue compatibel maken.

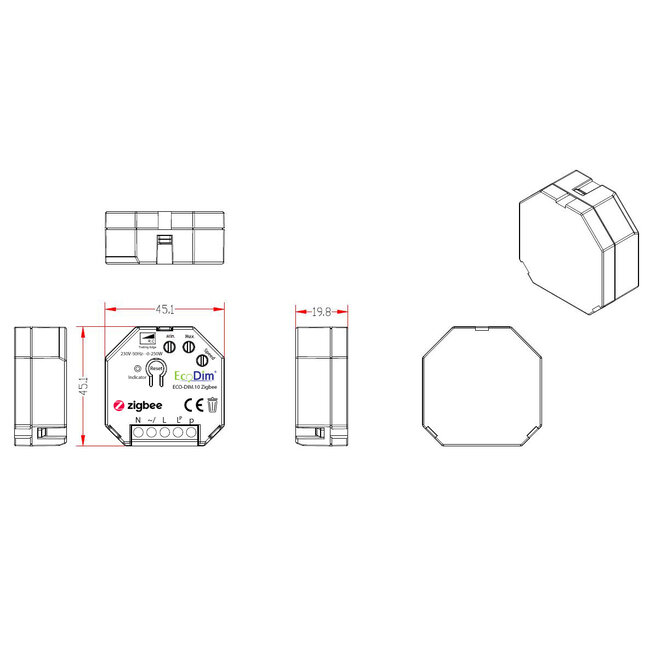

Past in een standaard inbouwdoos. (45 x 45 x 20 mm)

Kan in een inbouwdoos of op het plafond bevestigd worden. Kan geïnstalleerd worden met de 2 bestaande draden. Nuldraad (blauwe) is niet noodzakelijk.

Ook kan deze module met een pulsdrukker geschakeld en gedimd worden.

Werkt met

• Google Assistant/Home (via Zigbee hub, zoals o.a.Hue Bridge )
• Amazon Alexa
• Philips Hue
• Homey
• Futurehome
• Trust (Klikaanklikuit)
• Aduro smart
• Samsung SmartThings
• WINK

Installatie:

De Zigbee inbouw dimmermodule kan zowel met een 2-draads als 3-draads aansluiting geïnstalleerd worden.

2-draads aansluiting

Wanneer je de dimmer met een 2-draads aansluiting (fasedraad/vaak bruin en schakeldraad/vaak zwart) wilt installeren, dien je altijd gebruik te maken van de vooraf geïnstalleerde brug (blauwe draad). Deze laat je dus gewoon zitten zoals je deze hebt ontvangen.

Het schakeldraad plaats je in het 2^e aansluitpunt (dus bij in het “golfje met pijltje” waar de blauwe draad ook deels in zit). De fasedraad gaat in aansluitpoort “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

3-draads aansluiting

Bij een 3-draads aansluiting (nuldraad/vaak blauw, fasedraad/vaak bruin en schakeldraad/vaak zwart) heb je de vooraf geïnstalleerde brug in de dimmer module niet nodig. Je kunt dus de blauwe bedrading in de dimmer module verwijderen.

De nuldraad (vaak blauw) gaat in het aansluitpunt van de “3”. De schakeldraad gaat in het “golfje met pijltje”. En de fasedraad gaat in het vakje van de “L”.

De Lp en P gaan rechtstreeks naar de pulsdrukker.

Installatie met Zigbee domotica

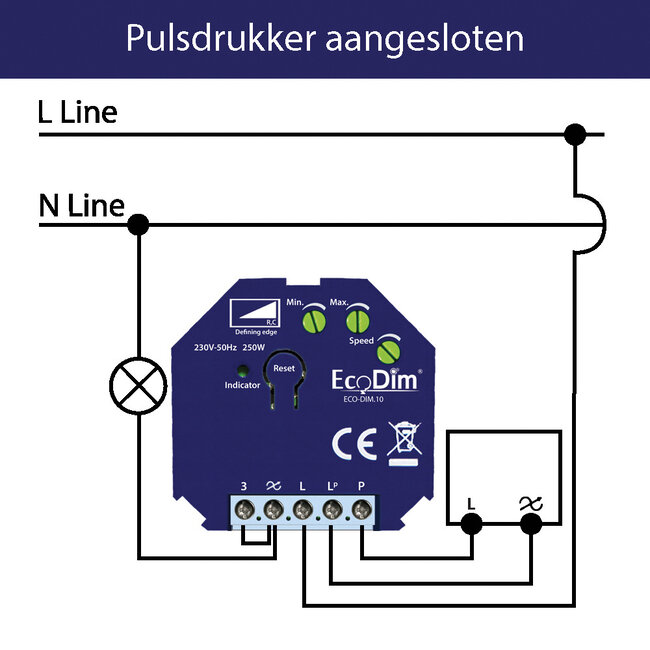

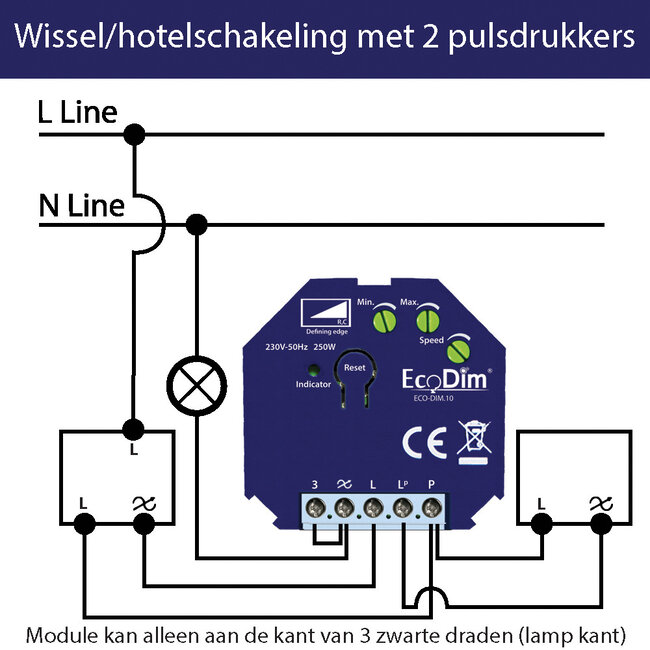

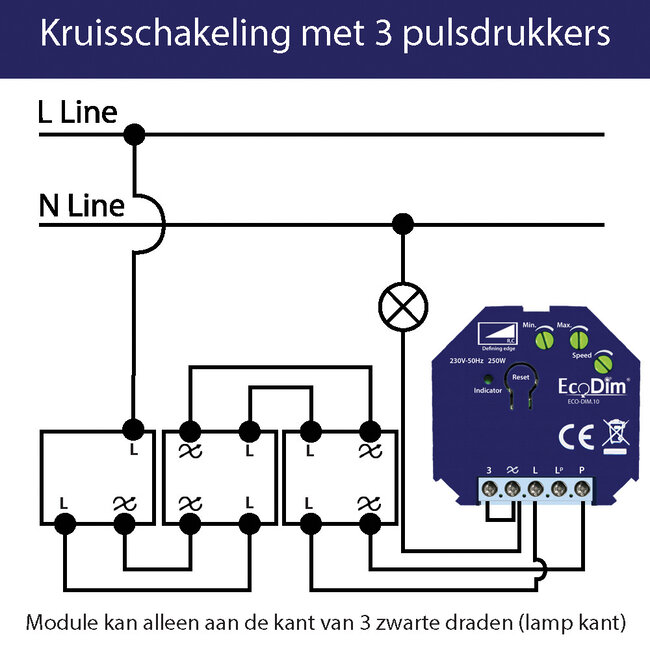

Installatie met pulsschakelaar/ -drukker

De Zigbee slimme module is te installeren met een pulsschakelaar.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2^e poort van links). Wanneer u geen 3^e draad (nuldraad) gebruikt, dan dient u het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kunt u plaatsen in de connector/aansluitpoort LP en P. Daarna kunt u deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en u de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. U kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer u dit heeft ingesteld en het goed werkt, dan kunt u alles in de inbouwdoos plaatsen.

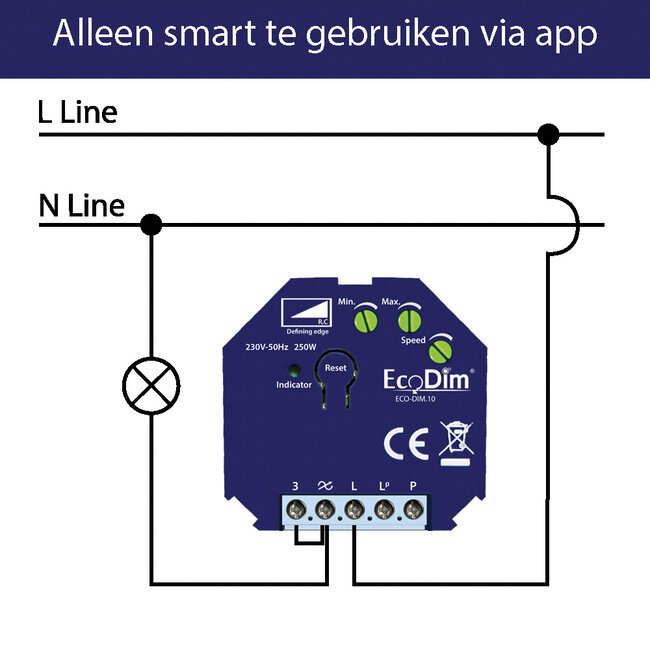

Installatie alleen via de app te bedienen

De Zigbee slimme module is te installeren en alleen via de app te bedienen.

Stap 1: Verwijder de enkepolige/wisselschakelaar en haal hierbij eerst de spanning er vanaf.

Stap 2: Installeer de fasedraad (vaak bruin) in de L connector/poort van de dimmermodule. Monteer het schakeldraad (vaak zwart) in de poort met het golfje en het pijltje (2^e poort van links). Wanneer u geen 3^e draad (nuldraad) gebruikt, dan dient u het voorgeinstalleerde blauwe draad te laten zitten waardoor het schakeldraad samen met de voorgeintalleerde draad in de connector/aansluitpoort van het golfje met het pijltje komt te zitten.

Stap 3: Monteer twee zwarte korte schakeldraden van ongeveer vijf centimeter in de dimmermodule. Deze kunt u plaatsen in de connector/aansluitpoort LP en P. Daarna kunt u deze draden in de pulsschakelaar monteren waardoor de pulsschakelaar verbinding maakt met de dimmermodule en u de dimmermodule met deze schakelaar kunt bedienen.

Stap 4: Zet nu de spanning er weer op. U kunt nu de lamp aanzetten door op de pulsschakelaar te drukken. Stel nu de MIN, MAX en SPEED in voor het minimale lichtniveau, maximale lichtniveau en de snelheid waarmee de pulsschakelaar de lampen moet dimmen. Wanneer u dit heeft ingesteld en het goed werkt, dan kunt u alles in de inbouwdoos plaatsen.

Gebruiksaanwijzing voor: Zigbee - Led dimmer Module Max 250W
